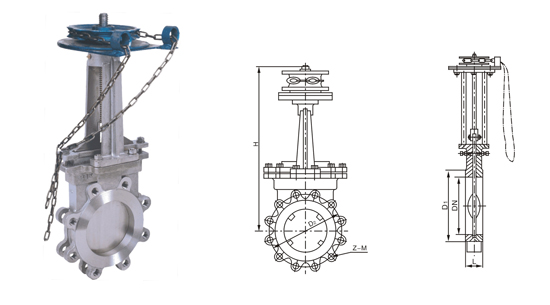

Dimensions (mm)

公称压力	DN	L	D1	D2	H	Z-M
0.6 MPa	50	48	90	110	325	4-M12
	65	48	110	130	340	4-M12
	80	51	125	150	355	4-M16
	100	51	145	170	405	4-M16
	120	57	175	200	440	8-M16
	150	57	200	225	520	8-M16
	200	70	255	280	580	8-M16
	250	70	310	335	670	12-M16
	300	76	362	395	820	12-M20
	350	76	412	445	925	12-M20
	400	89	462	495	1030	16-M20
1.0 MPa	50	48	100	125	325	4-M16
	65	48	120	145	340	4-M16
	80	51	135	160	355	4-M16
	100	51	155	180	405	8-M16
	125	57	185	210	440	8-M16
	150	57	210	240	520	8-M20
	200	70	265	295	580	8-M20
	250	70	320	350	670	12-M20
	300	76	368	400	820	12-M20
	350	76	428	460	925	16-M20
	400	89	482	515	1030	16-M22
